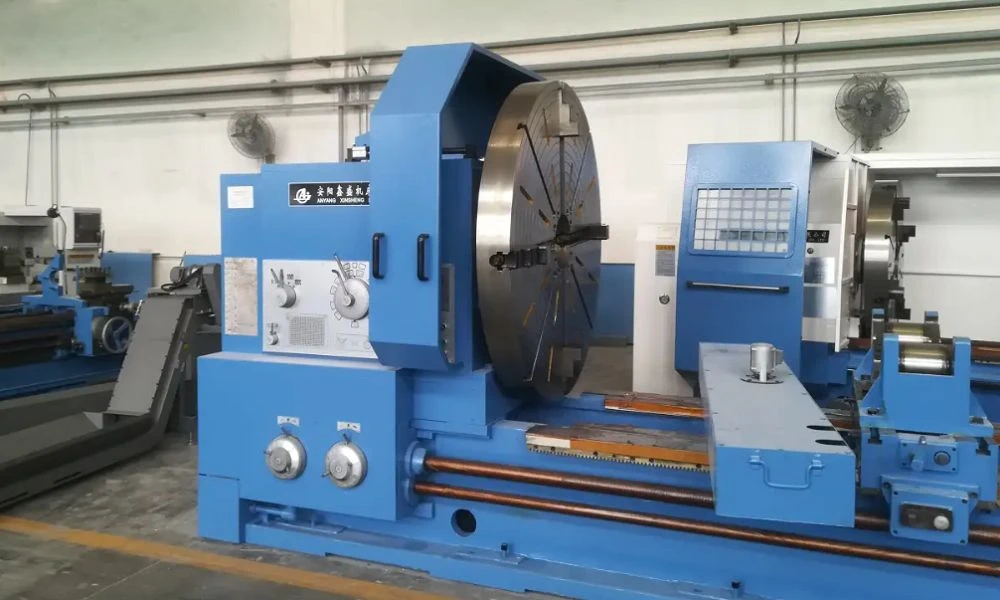

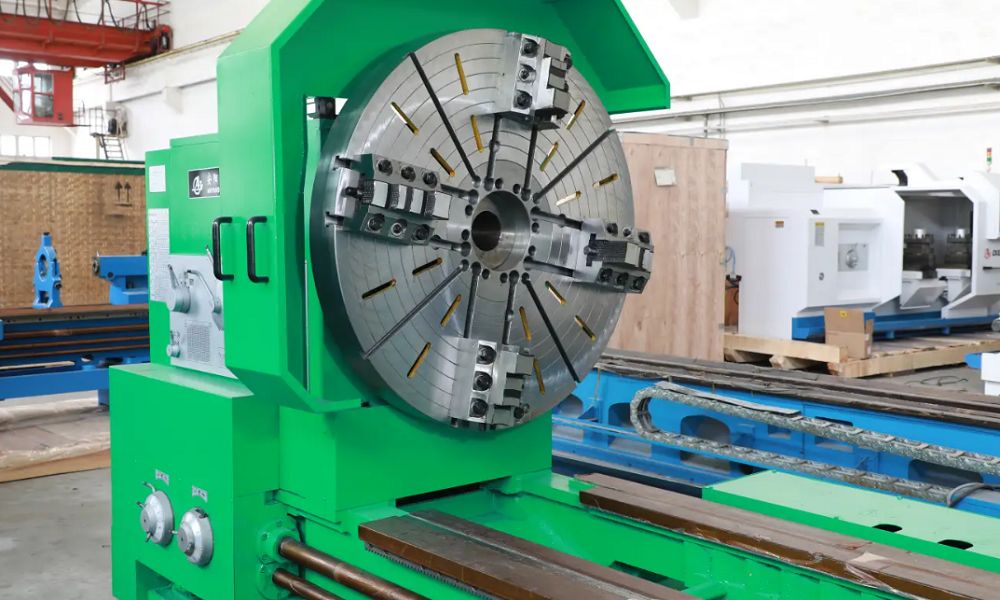

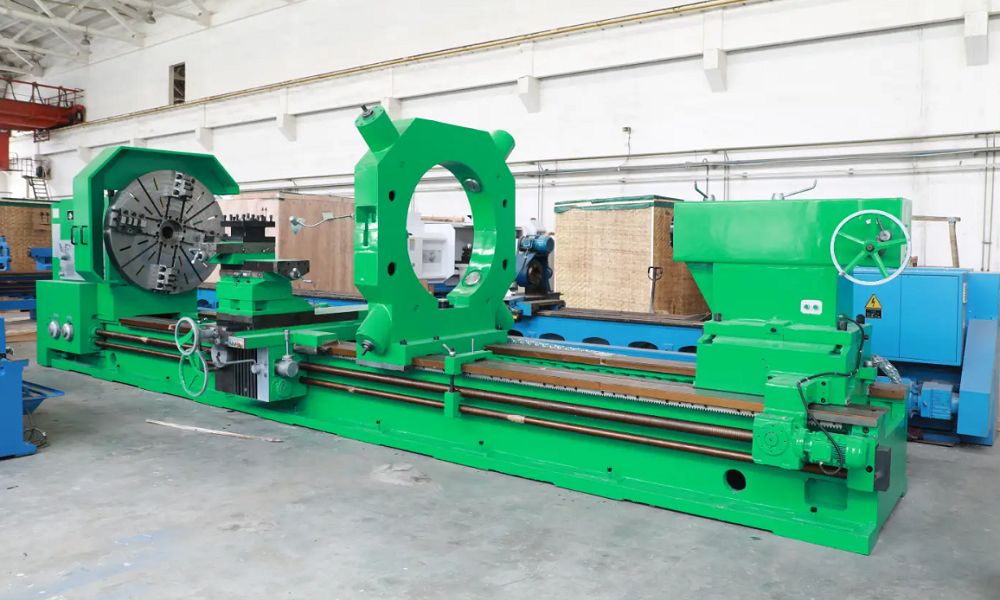

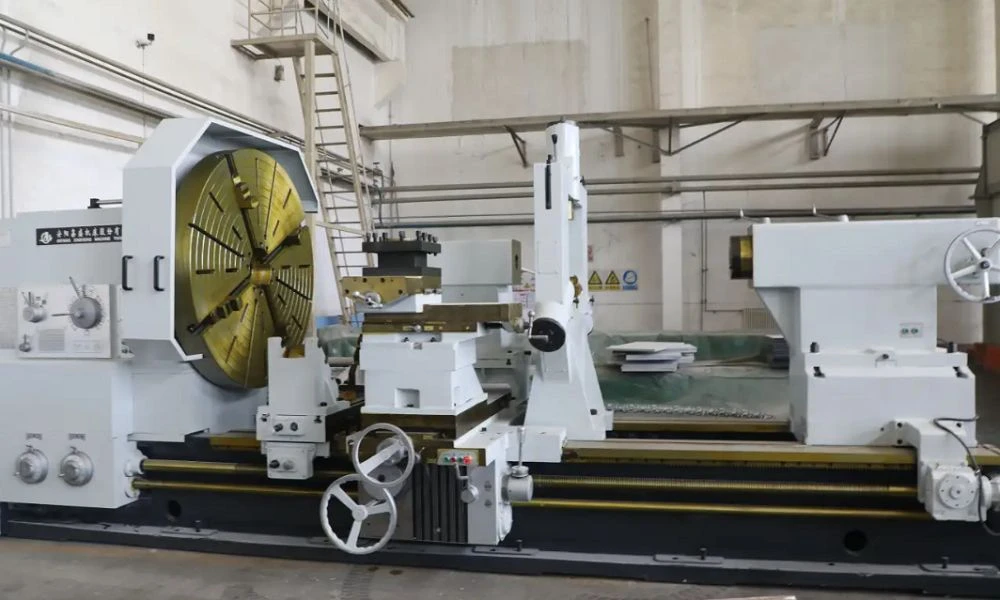

Svarven med en-lastbärande kapacitet på 32 ton kallas även för tung metallsvarv. Enligt dess struktur kan den delas in i två typer: horisontell och vertikal. Kärndesignegenskaperna inkluderar extremt hög styvhet, tung-lastbärande kapacitet, stort vridmoment, starkt vibrationsmotstånd och lång noggrannhet. Den är speciellt utformad för stor-skalig axial-/skiv-/rörskärning. Modellnummer inkluderar C61160, C61200, C61250, etc.
1. Kropp och styrskenor (tung-fundament)
Sängen är gjord av HT300 hög-grått gjutjärn, med hartssandformning + sandförsegling + sekundär åldring för att eliminera inre stress och motstå deformation.
Breda multi-styrskenor: 3 rektangulära platta styrskenor, bredd 1600 mm+, stor kontaktyta, stark styvhet; styrskenor härdas med medelfrekvens (HRC50) + precisionsslipning, slitage-och god precisionsbeständighet.
Borttagning av bottenspån + skydd: Design för borttagning av bottenspån, kombinerat med mjukt bälte för styrskena/styrskenor för statiskt tryck, förhindrar järnspån från att repa, minskar friktionen och förbättrar rörelsestabiliteten.
2. Huvudaxelsystem (vridmoment och precisionskärna)
Tungt-stöd: Två-punkts/tre-punktsstöd, utrustat med kraftiga-dubbel-radiga cylindriska rullager / precisionsvinkelkontaktlager, starkt motstånd mot radiella/axiala belastningar.
Stor vridmomentöverföring: Drivs av likströms-/växelströmsservomotorer, elastisk koppling + fler-växelreduktion, kuggyta härdad vid hög frekvens + kantslipning; brett hastighetsområde (0,8–160 r/min), utgående vridmoment kan nå tiotusentals newton-meter.
Tätning och smörjning: Kraftfull oljesmörjning i huvudaxellådan + labyrinttätning, förhindrar oljeläckage och damm, lämplig för kontinuerlig kraftig skärning.
Stort genomgående hål: Huvudaxelns hål diameter 100–130 mm, rymmer långa skaft/stora stänger.
3. Verktygsstöd och glid (skärning)
Tre-lagers pressplatta verktygsstöd: Stor glid + horisontell glid + övre verktygsstöd, hög-hållfast gjutjärn, lämplig för tung skärning, stor skärkraft (max 16000 kgf).
Högprecisionsöverföring: Längsgående kuggstång + eliminering av dubbeltandsspel, lateral kulskruv, hög positioneringsnoggrannhet / upprepad positioneringsnoggrannhet.
Styrskena mjukt bälte: Dragplatts styrskena är belagd med plast, minskar friktionen, förhindrar krypning och förbättrar smidigheten i rörelsen.
4. Bakstycke och mittstöd (långt stöd för arbetsstycket)
Delad tunga-backstock: överkropp (ärm + mittstöd) + underkropp (automatisk snabbrörelse + hydraulisk låsning); hylsan är internt innesluten, driven av en oberoende motor, kan justera koaxialiteten.

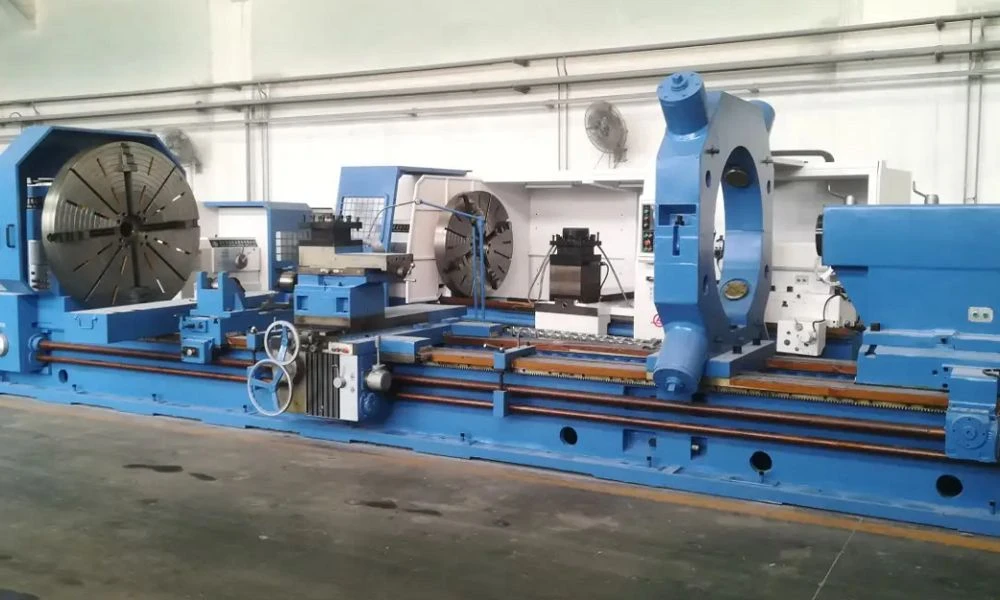

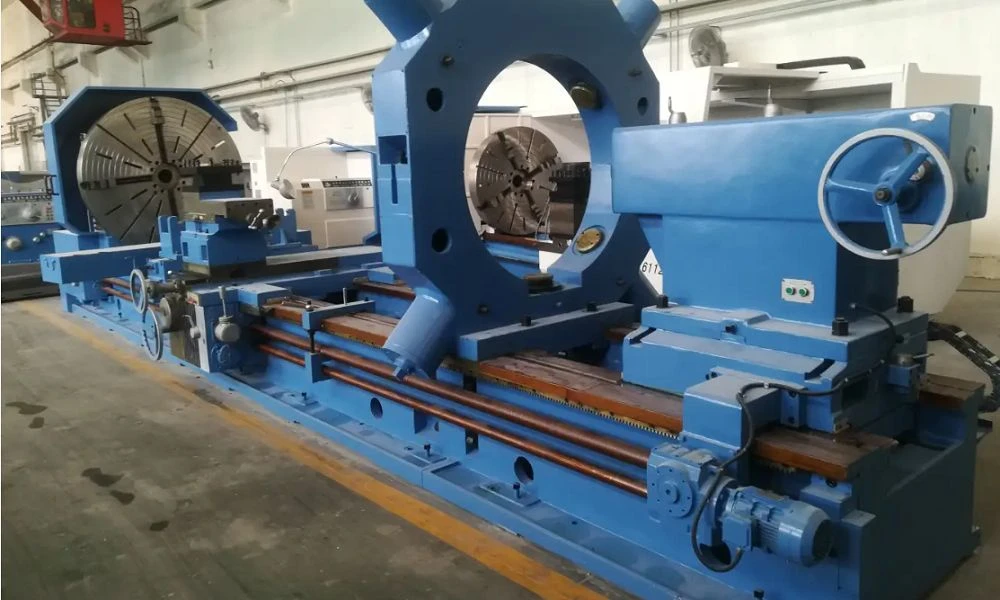

Tungt-mittstöd: Flera rullar / hydraulisk automatisk centrering, stöder långa axlar / tunga arbetsstycken, förhindrar hängning och bibehåller koaxialiteten.
5. Kraft och hydraulik (körning och kontroll)
Hög-huvudmotor: 45–75 kW nivå, uppfyller kraven för skärdjup och matning vid tung skärning.
Hydraulsystem: Automatisk växling, tvångssmörjning, låsning av verktygsstöd / bakstycke, styrskenor för statiskt tryck, tillförlitliga åtgärder, enkelt underhåll.
6. Bär- och bearbetningskapacitet (kärnindikatorer för 32-tonsnivå)
Topp-till-topplast-lager: 32 ton, lämplig för stora smide/gjutgods/axlar/skivor.
Stor vänddiameter: Max 1600–2000mm på bädden, blomtallrikdiameter 1600–2000mm (tillval).
Multi-funktionell skärning: Svarvning av yttre cirkel / inre hål / ändyta, borrning, konisk yta, sfärisk yta, metrisk / imperial / modulär gänga, lämplig för komplexa tunga delar.
7. Precision och stabilitet (bibehåller precision under kraftig skärning)
Finita elementoptimering: Topologisk optimering av nyckelkomponenter (bädd, pelare, tvärbalk) för att förbättra dynamisk/statisk styvhet.
Anti-vibrationsdesign: Struktur med hög styvhet + dämpande material, dämpar kraftiga skärvibrationer, säkerställer ytkvalitet.
Termisk stabilitet: Forcerad smörjning + värmeavledningsdesign, kontrollera termisk deformation, stabil bearbetningsnoggrannhet under långa perioder.
8. Drift och säkerhet (mänsklig-maskin och skydd)
Gångbana + upphängd knappstation: Enkel hantering och säker.
Skydd och förregling: Helt sluten/halv{0}}sluten skydd, nödstopp, överbelastningsskydd, färdgräns.
Parametrar för tung metallsvarv
|
Föremål |
enhet |
C61160/32 |
C61200/32 |
C61250/32 |
|
Kapaciteter |
||||
|
Max.Sving dia.över säng |
mm |
1600 |
2000 |
2500 |
|
Max vridmoment för frontchuck |
kg.M |
8000 |
||
|
Max. arbetsstyckets längd |
mm |
3000-20000(anpassad) |
||
|
Sväng över vagnen |
mm |
1250 |
1600 |
2200 |
|
Spännvidd av styrbana |
mm |
1600 |
||
|
Axel |
||||
|
Spindelhastighet |
steglöst |
|||
|
Spindelhastighet och räckvidd |
r/min |
0.8-160 |
||
|
Avsmalnande hål på spindeln |
120(taper1:7) |
|||
|
Face chuck D |
mm |
1600mmI\\1800mm\\2000mm |
||
|
Matningsrörelse |
||||
|
Matningsrörelsenivå |
mm/r |
18 nivå |
||
|
Utbud av längsgående matning |
0.125-48 |
|||
|
Utbud av korsmatning och |
mm/r |
0.063-24 |
||
|
Metrisk tråd |
mm |
2-40 |
||
|
Tum tråd |
mm |
1-14 |
||
|
Modultråd |
mm |
1.5-20 |
||
|
Verktygsinlägg |
||||
|
Max.slag av tvärrutschkana |
mm |
725 |
725 |
800 |
|
Max.rörelse för topprutschbanan |
mm |
600 |
||
|
Stjärtstock |
||||
|
Diameter på tailstock-pennan |
mm |
300 |
||
|
Resa av stjärtpennan |
mm |
300 |
||
|
Avsmalnande hål på stjärtpenna |
mm |
100 (taper1:7) |
||
|
Övergripande dimensioner |
||||
|
Längd |
mm |
13577/15577/17577/21577 |
||
|
Bredd |
mm |
2479/2479/2515 |
||
|
Höjd |
mm |
2280/2580/2655 |
||
|
Vikt |
Kg |
45000-60000 |
||
Producerar syn
Certifiering
Anyang XS liten svarvsvarv design och producerar enligt ISO 9001, ISO14001, vi ägde också CE, UL-certifieringar.
Utställning
Företagsintroduktion

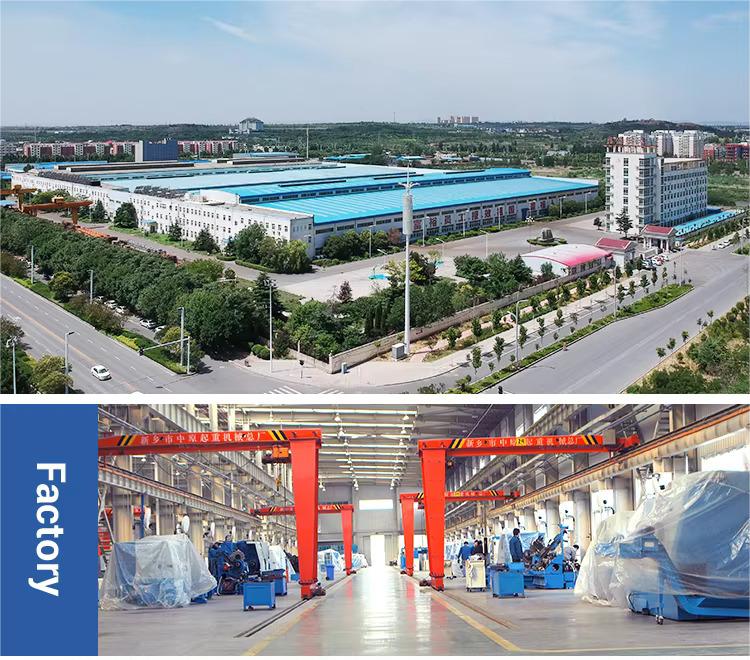

ANYANG XINSHENG MACHINE TOOL CO., LTD. ligger i staden ANYANG, HENAN-provinsen. Den sattes upp 1946. Genom flera decennier av hårt idogt arbete har det blivit en av de största svarvtillverkarna i Kina och den största tillverkaren av verktygsmaskiner i Control China. Anyang Xinsheng bildas med en CNC-svarvtillverkningsfabrik, en konventionell svarvfabrik och en gjuterifabrik. Den producerar mer än 6000 uppsättningar av stora och medelstora-verktygsmaskiner per år. Produkterna används huvudsakligen inom hög- och nyteknikindustrin av maskiner, bilar, transporter, petrokemi, flyg, flyg, kransskydd och information etc.
