Name: China Mini Turning Lathe Manufacturers Suppliers Factory - China Mini Turning Lathe Pris - Xinsheng
Brand: Anyang XS
SKU: 302941006

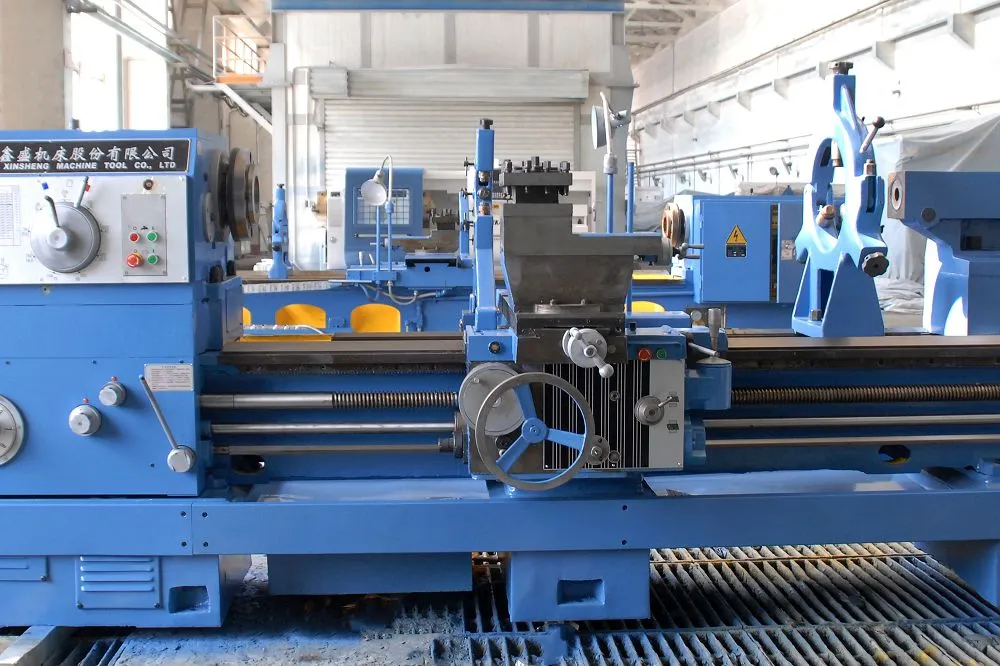

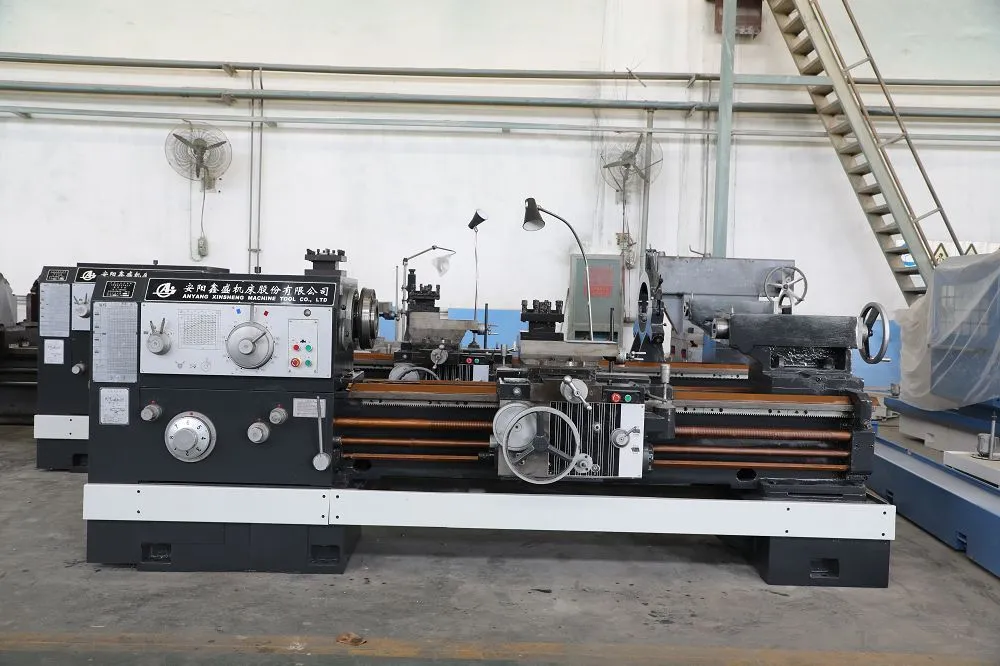

Minisvarvsvarvar är lämpliga för svarvning av invändiga och externa cylindriska, koniska och svängytor samt olika metriska, tum-, modul- och diametralgängor. De kan också användas för att bryta oljespår och nyckelvägar.

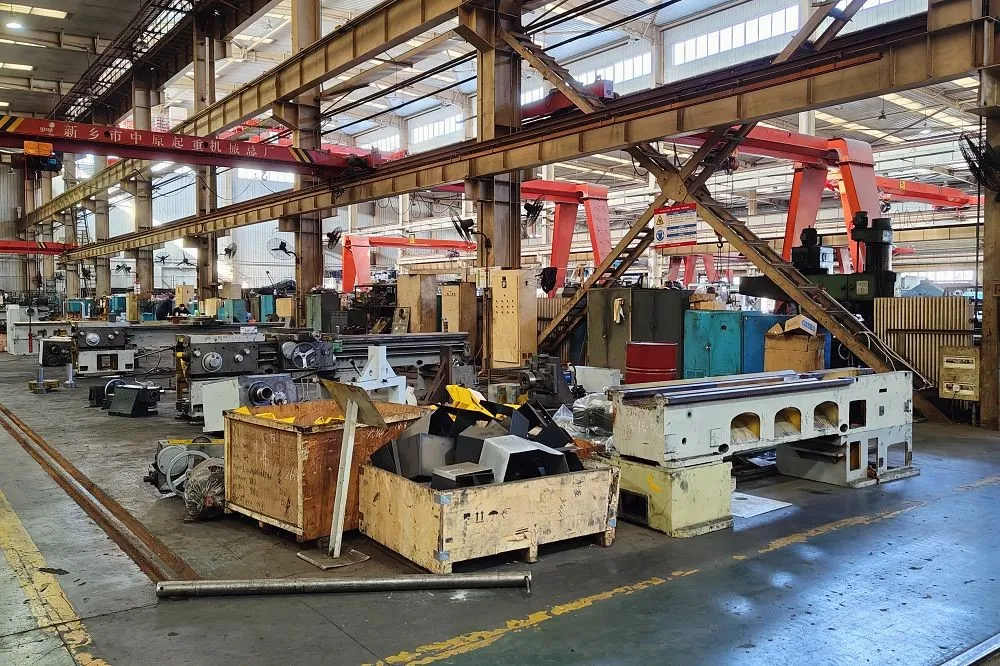

Anyang XS verktygsmaskiner finns i Anyang City, Henan-provinsen. Det är en veterantillverkare inom små och medelstora-vanliga svarvar i Kina. Dess produkter gynnas av små bearbetningsverkstäder och yrkesskolor för deras höga kostnadsprestanda och gedigna utförande.

Pålitlig struktur, tillräcklig styvhet

Xinxings vanliga svarvar använder oftast HT250 hög-sängar av gjutjärn, som är behandlade med artificiell åldring. Strukturen är stabil, vibrationsprestandan är bra och den kan bibehålla god noggrannhet under kontinuerlig skärning, lämplig för bearbetning av olika metaller som medel- och lågkolstål, legerat stål, aluminium och koppar.

Omfattande specifikationer, rika val

Produktlinjen täcker olika specifikationer som CW6180, CW6280 och CW61100. Svarvdiametern sträcker sig från 320 mm till 1000 mm, och centrumavståndet kan väljas enligt bearbetningskraven, vilket kan möta bearbetningsbehoven från små delar till medelstora axlar och- skivformade arbetsstycken.

Mogen överföring, bekvämt underhåll

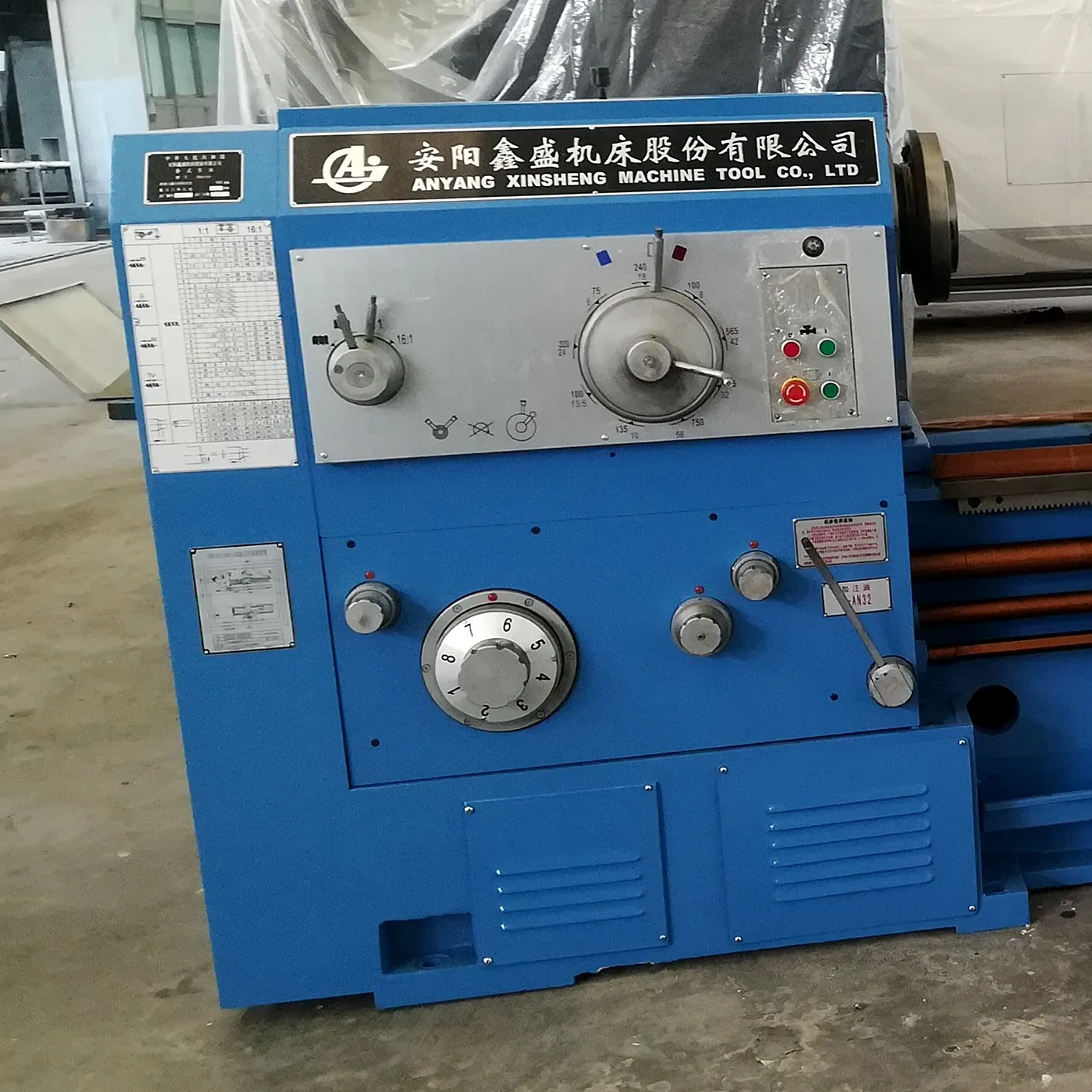

Huvudaxellådan antar en växelhastighets-förändringsstruktur, med mogen teknologi, justerbart hastighetsförhållande för remskivan, stort låg-vridmoment och stabil drift med hög-hastighet. Komponenterna har stark utbytbarhet, låg underhållskostnad och relativt bekvämt underhåll och utbyte av reservdelar i framtiden.

Enastående kostnadsprestanda

Jämfört med liknande CNC-svarvar har XS-svarvar mer överkomliga priser, lämpliga för bearbetningsscenarier med begränsade budgetar men som kräver viss precision, och är en av de föredragna utrustningarna för många små maskinbearbetningsverkstäder och yrkesutbildningsbaser.

Parametrar för mini svarvar (800 mm sväng)

Huvudsaklig teknisk specifikation
Kapaciteter
Sväng över sängen	mm			800
Sväng över vagnen	mm			480
Maximal längd på arbetsstycket	mm	1500	2000	3000	4000	5000	6000
Maximal svänglängd	mm	1350	1850	2850	3850	4850	5850
Styrbanans bredd	mm	600
Axel
Spindelnoskod	mm	C11 (C15 är en speciell konfiguration)
Spindelns diameter genom hålet	mm	100 (140 är en speciell konfiguration)
Avsmalnande hål på spindeln		1:20
Avsmalnande hål på stjärtpennan		morse6
Antal framåtsvängningshastigheter		18 typer
Antal backsvarvtal		6 typer
Spindelhastighet -Framåt	r/min	5.5-750
Spindelhastighet-Bakåt	r/min	10-775
Matningsrörelse
längsgående och kors		64;0.1~24.32
Över-till-längdmatningshastighet		½
Skruvstigning på ledskruv	mm	12
Antal och intervall för metrisk tråd		50 typer; 1-240 (mm)
Antal och intervall för tumgänga		26 typer; 14-1 (tänder/tum)
Antal och intervall för modulgänga		53 typer; 0,5-120 (mm)
Antal och intervall av diametral stigningsgänga		24 typer; 28-1 (tänder/tum)
Snabb rörelsehastighet för vagnen	mm/min	4000
Verktygsinlägg
Avstånd mellan spindelns mittlinje- och verktygets viloplan	mm	33
Storlek på verktygsskaft	mm	32
Svängområde för verktygsstolpar		±90 grader
Max. förflyttning av topprutschbanan	mm	200
Max. rörelse av tvärglid	mm	500

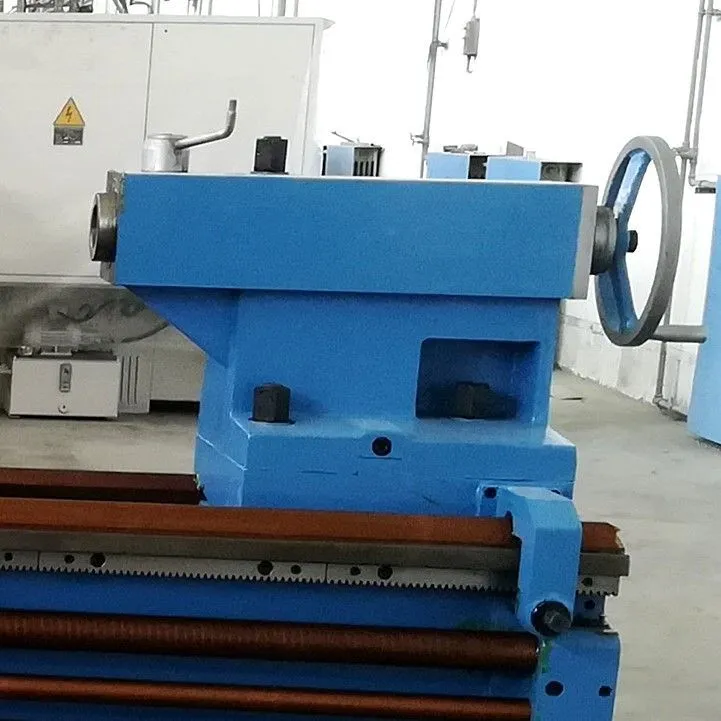

Stjärtstock
Diameter på tailstock-pennan	mm	100
Resa av stjärtpennan	mm	250
Avsmalnande hål på stjärtpennan		morse6
Acceptansvillkor
GB/T4020-1997 Noggrannhet, parallell svarv
JB/T2322-1993 Villkor, parallellsvarv
Andra
Huvudmotoreffekt	kw	11
Maskinmassa	kg	4900	5100	5500	6100	6900	7500
Maskinens totala dimension
Längd	mm	3670	3985	5165	6220	7400	8260
Höjd	mm	1730
Bredd	mm	1450
