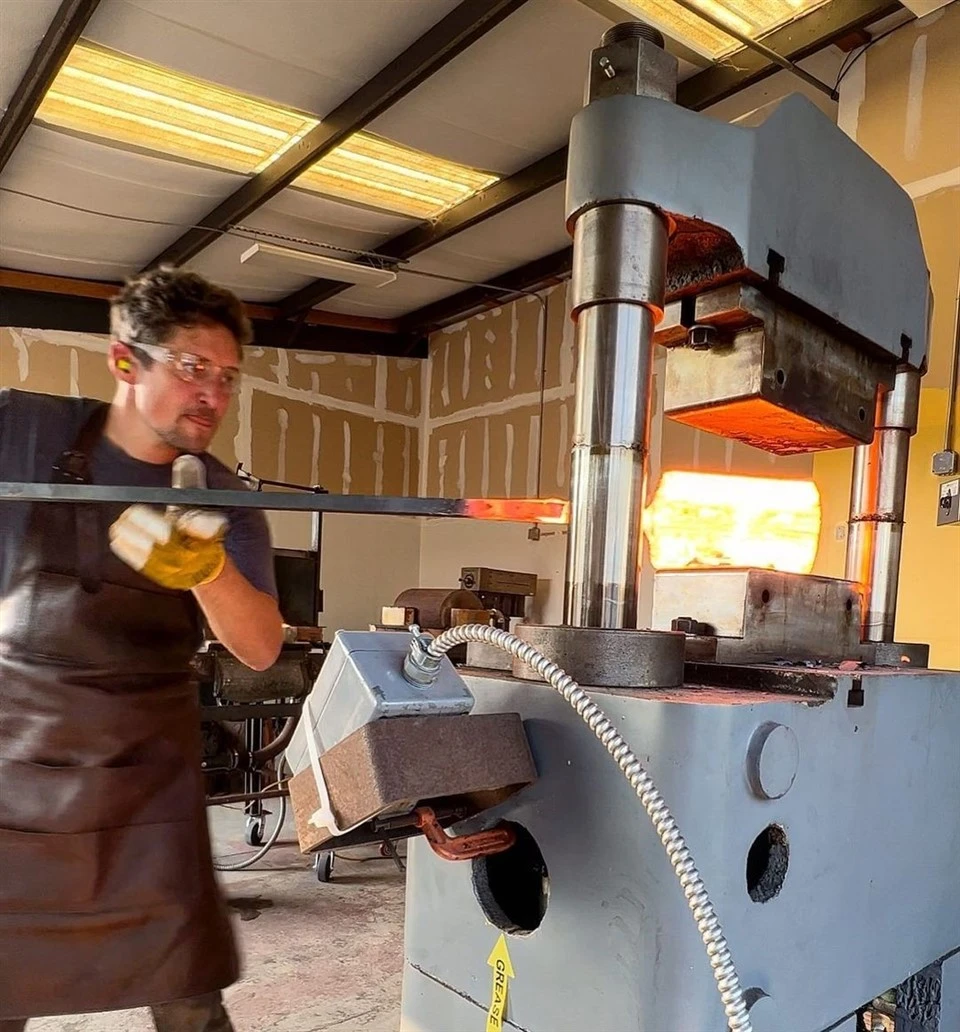

Elektrisk hydraulisk press för smide är en specialiserad utrustning som ofta används inom metallsmide. Med sin kompakta struktur, effektiva smidesförmåga och exakta kontrollprestanda spelar den en betydande roll i tillverkningen av precisionssmide. Den här artikeln fokuserar på att introducera de viktigaste tekniska funktionerna som drag-nedstrukturen, ram av gjutet stål och lågt tyngdpunktsläge.
Arbetsprincipen för den hydrauliska pressen:

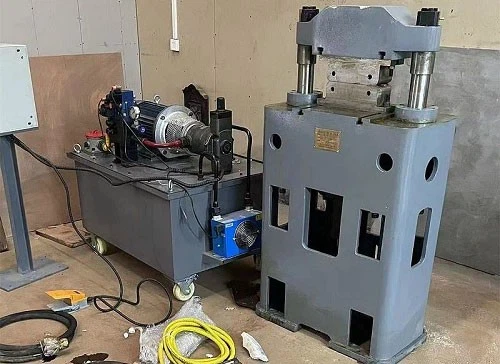

Hydraulcylindern är installerad inuti den övre fasta tvärbalken och driver den rörliga tvärbalken att röra sig nedåt längs pelaren. Detta applicerar smidestryck på ämnet placerat på den nedre formen, och uppnår därigenom smidesprocesser såsom rubbning, dragning och stansning.
1. Dra-nedåtdesign
Den hydrauliska smidesmaskinen med liten hastighet använder en -neddragningstyp (även känd som den övre-rörliga typen) struktur, där den rörliga tvärbalken rör sig nedåt för att slutföra smidesåtgärden, medan den fasta tvärbalken är placerad nedanför.
Huvudfunktioner:
- Kompakt struktur, låg utrymmesbeläggning - Den totala höjden är relativt låg, vilket gör det lätt att vara flexibelt anordnad i verkstaden.
- Smideskraftens överföringsväg är kort - den övre tvärbalken genomgår nedåtsmidning, vilket minskar förlusten av energi under överföringsprocessen.
- Underlättar lastning och lossning - Arbetsstycket placeras på den fasta nedre plattformen, vilket gör det bekvämare och säkrare för operatören att plocka upp och placera arbetsstycket.
- Formen installeras stadigt - Den nedre formen är säkert fastsatt på städets bas, vilket ger god stabilitet och underlättar garantin för smidesnoggrannheten.
Ram i gjuten stål
Den lilla smideshydrauliska maskinkroppen är gjord av gjutet stål genom en enda gjutprocess. Detta är en nyckeldesign som säkerställer styrkan och styvheten hos utrustningen.
Fördelar med gjutstålramen:
- Hög hållfasthet och hög styvhet - Gjutstål har utmärkta mekaniska egenskaper och kan motstå de enorma stötbelastningarna och cykliska påfrestningarna under smidesprocessen.
- Utmärkt stötdämpningsprestanda - Dämpningsegenskaperna hos den gjutna stålkonstruktionen är utmärkta, som effektivt kan absorbera smidesstötsvibrationer och minska påverkan på omgivande utrustning.
- Bra integritet och stabil noggrannhet - Den övergripande gjutna ramen undviker deformationsproblem som kan uppstå i svetsade strukturer, och bibehåller hög noggrannhet under lång användningstid.
- Strukturell optimeringsdesign - Genom datorstödd-design (CAD/CAE), optimera väggtjockleken och utformningen av förstyvningar för att uppnå en balans mellan lätt och hög hållfasthet.
- Lång livslängd - Gjutstålmaterial är motståndskraftigt mot slitage och utmattning, lämpligt för stor-kontinuerlig produktion.
Design med låg tyngdpunkt
Små snabbsmidda hydrauliska pressar har vanligtvis en design med låg tyngdpunkt, vilket innebär att hela maskinens tyngdpunkt är placerad i ett lägre läge.
|
Fördelar |
Förklaring |
|
Driftstabilitet |
Med en lägre tyngdpunkt upplever utrustningen mindre vibrationer vid smidespåverkan, vilket resulterar i mjukare drift |
|
Ingen grund behövs |
Den hydrauliska pressen utan vibrationer och påverkan på fundamentet, som kan installeras på golvet utan speciell grund |
|
Kompakt struktur |
I kombination med den nedåtgående dragstrukturen minskar den ytterligare maskinens totala höjd |
|
Förbättrad säkerhet |
Minskar avsevärt risken för vältning och förbättrar utrustningens driftsäkerhetskoefficient |
Tekniska specifikationer
|
Anyang STP Series Press Parameter |
||
|
|
STP-30 |
STP-50 |
|
Nominell kraft |
30 ton |
50 ton |
|
Sroke |
300 mm |
235 mm |
|
Nedfart |
Större än eller lika med 40 mm/s |
Större än eller lika med 30 mm/s |
|
Smideshastighet |
Mindre än eller lika med 20 mm/s |
Mindre än eller lika med 20 mm/s |
|
Upp Speed |
Större än eller lika med 70 mm/s |
Större än eller lika med 50 mm/s |
|
Arbetsyta (H*W) |
300mm*380mm |
235mm*380mm |
|
Matristabell (B*L) |
330mm*380mm |
380mm*380mm |
|
Höjd på bottenmatrisen |
915 mm |
1040 mm |
|
Oi tryck |
25 Mpa |
25 Mpa |
|
Oi Tank (HL-46) |
150 L |
180 L |
|
Motorkraft |
4,0 Kw |
7,5 Kw |
|

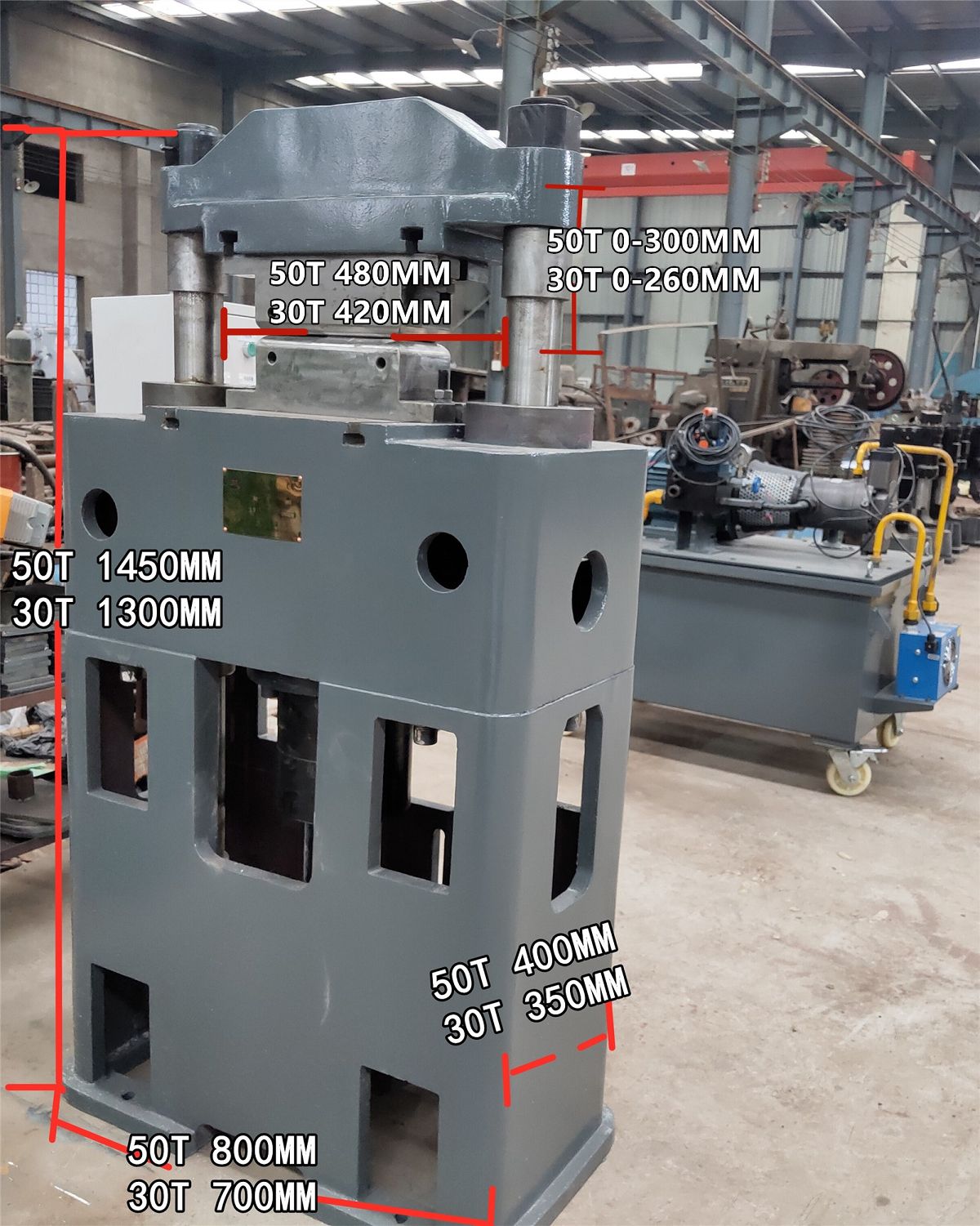

Maskinens storlek (L*B*H) |
380*700*1300 mm |
380*750*1450mm |
|
Kraftstationens storlek (L*B*H) |
700*900*1000mm |
900×1000×1200 mm |
